自由舰车载CD碟机改装U盘听歌

采花好男人

- _% |1 O1 N( e6 I& y$ \& ^5 Y

" c! e2 ~8 S1 ?. O( C
9 T# {( x- @4 E6 q( u8 _, n/ ]
! Y) l, H8 v2 f3 Y/ K8 q
9 g2 b6 W5 r: v) c. q6 \, U6 A% Z8 vJJ蝶机无音频输入,用调频(FM)播放MP3机子的音乐,音质太差,只好自己动手改了.
) h& W' Y$ ?# V- v工具:电烙铁万用表手电钻热熔胶等
不啰嗦了,上图吧!

6 D9 b. f" X- L1 G0 t+ u+ P

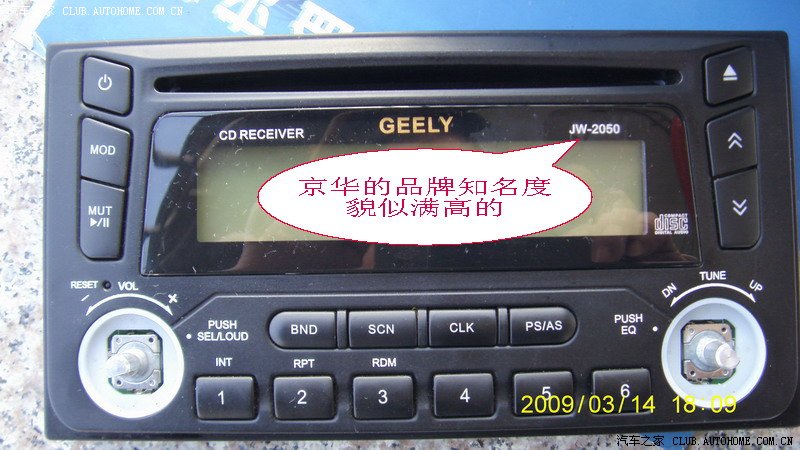

. d& L1 m+ T4 m6 A# s2 v; J! h% ?2 u吉利定制的"京华"机头,还不错的.

3 z  z2 d' n, M& H

拆机步骤不多说了,省点时间.先把CD机芯总成拆下,注意别把连接主板的排线扯坏了.


( E- u9 j  X4 L$ I0 {
5 `% g* O! B5 S! T% W8 S主板是双面板,做工相当精致呵!赞一个!

8 T: G4 |( ?5 b( B; H( J

: w! x/ ~6 s4 x" J; R9 [. l! g
0 k- u5 x$ m9 R# R# y7 G7 s+ T音效IC是常用的PT2313,这里要利用收音机输入端子了,收音机的输入信号经考证是从11、15脚进入的。
. T) C) U7 v) g+ J$ ?: K


: `/ q& l, e( N+ {1 I5 nLCH、RCH为收音机的前置输出，通过C201、202进入PT2313的11、14端子。
3 D! R5 u- ~5 P5 s" R' Z


: B, v, Z+ G6 a/ u4 L. F- G. J有点麻烦，C201、202要第二代拆下来啦。会改的舰友应该明白怎么回事吧？

6 A- u/ x& S6 L% C) d' ]

2个耦合电容的焊接脚在此。改装的线路就是这样啦。
" X0 a: n6 @4 }( d$ w

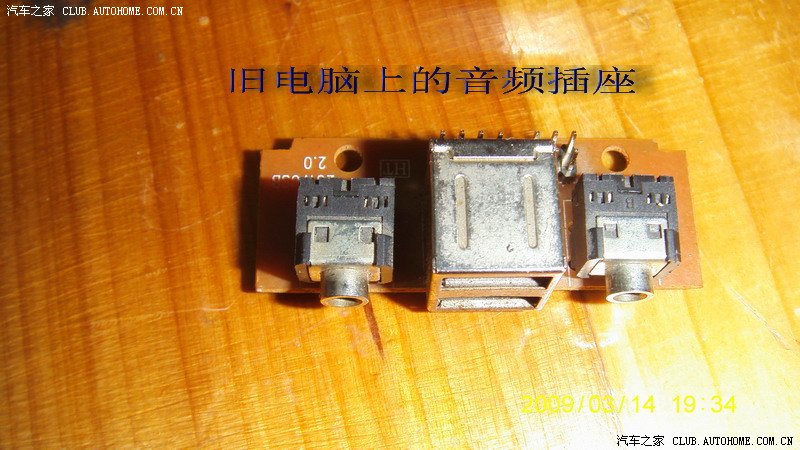

: U) @4 h" p8 P  a4 T介绍一下要用的音频线和音频插座吧，都是旧电脑上拆的，音频线要剪成一样长的两根备用。

5 G' A. i& q; B/ K, W: w$ J
! q6 s9 |1 _# O/ v# K$ A7 c

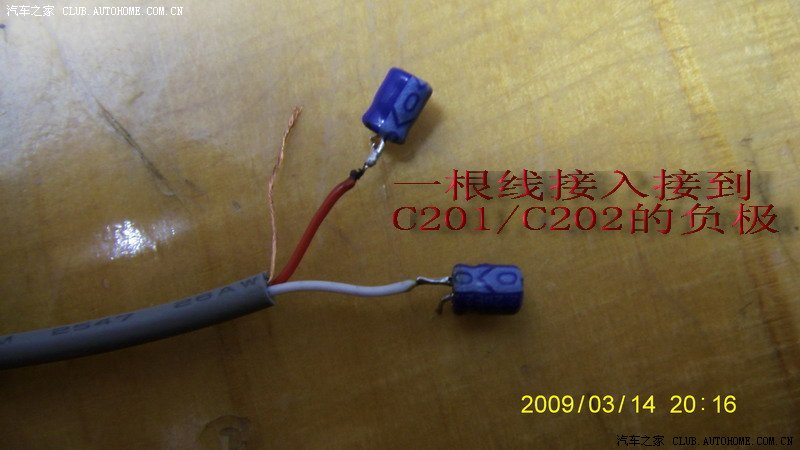

9 u3 ~7 Z2 |; l) |. O" W: V3 m先把其中一根音频线上锡，焊接到耦合电容的负极。
; |: j. c+ @6 z% n, [+ B  U
( u: t9 c7 U! q# F7 S0 c5 j
! m  O5 F' m, i" S1 x& b0 V$ G
) S! u1 x/ m! o1 K: r6 f. Q把两个耦合电容的正极焊回到板上，把另一根音频线焊到耦合电容空出的焊点上，接地线就近焊好。注意辨别线色。
# g3 D; l! T3 X! d
9 C; v; G. @: |2 i, |

7 T: n4 F8 h* I% m# s  Y' D
用热熔胶固定好线头。
2 }6 N7 a) h& r% T0 W8 A0 Y
1 G3 _0 @! |3 B* h8 Q  s- _" h) f
/ I- c7 I8 S: V: O! A
$ n2 U0 D6 S8 ~7 V& ]) E3 P. q% d两根线都穿出去啦。其中连接MP3的那根要做记号。



可以装机芯总成了。
% I! g2 K! J# C3 K3 ^# w8 e
$ G# n7 f! b' }2 \4 x( F- z
0 Y" N9 K7 q' Q/ u  j
- i& \  I. Z# D. S5 f% P机芯总成装回去了。
; ?. ^* s+ w& ^9 W

# f( _: ~0 R) M* X" s$ c( j# s3 }
9 Y8 z* |- @3 S8 n0 ^$ u4 D这是拆下的前面的控制板。
! u  E8 j6 I3 k% ?' M, M8 h, w5 f


. s9 E% {6 t* M1 y( W拆下控制板了，在这里打孔是不错的选择，前面看起来比较美观。
- b& d5 R2 Q9 P+ c- ^- J  [, H$ g

( e7 n5 v5 t1 B6 ?$ z- z) X4 }0 s
插座的尺寸很刚好，量过了。
0 J" G$ y& {5 d" a# p, s7 k, q& `4 c
- \: R* B3 c8 C- f
$ u. o% `1 S6 J; c1 S( U1 B6 U) p
+ ?- X2 `3 A6 R/ o
9 H/ Q& `- X' c1 E  S7 a. s4 ]5 A* [插座的引脚要辨别好，搞错了MP3插上没声音，白忙一场，要返工很麻烦。
7 e, P( \" k0 G, l: N9 a, a$ K; ^) s
. p. z9 I, d3 M! I; n+ ]3 V
9 x& Z9 ~6 z! U8 T% }& B2 A
音频线与插座焊上了。



( F3 z2 N% w' h麻花钻头！用这家伙打眼，小心一点，别钻歪了，那样面板就破相了，呵呵！



打好眼，装上了，那几个字很完整呵！赞自己一个：太有才了。快完成啦！

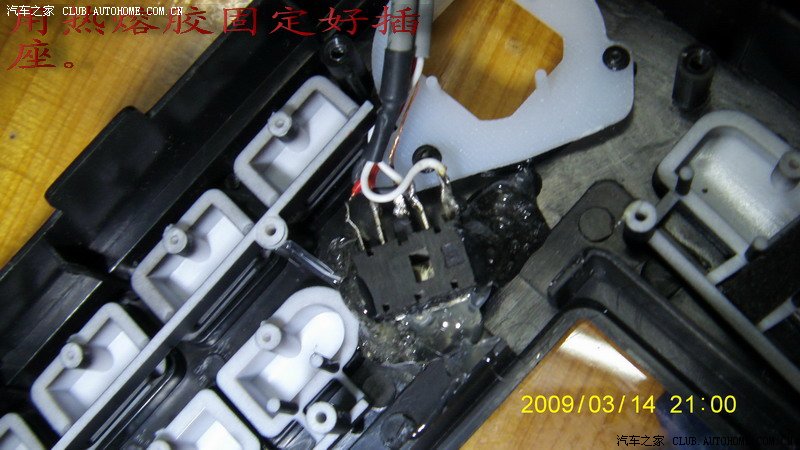

" S8 H8 }# a, B8 o. c3 x. c+ f用热熔胶固定好插座。



为这家伙搬个家。
8 Q+ U% a8 u+ ?& r6 V
* f  L0 L, ^8 ?, ^3 F, @
; V# t0 x1 h9 P; X2 W% X
" L' P/ m5 Q1 \( q) f控制板装回去后的样子。
% [: e; O. z: a# v- C: h3 H

& l# n: \( Q# B9 v1 n: c* r- j
' V$ \6 T! c+ M, ?# h成了。晚上当即下楼，把机头装回去，插上MP3，呵呵，一次性成功，声音真好呵！
原来买的调频发射器该扔了！！！
